ПРИЗНАЧЕННЯ. Муфти використовуються для монтажу на кабелях ТПП з діаметром оболонки
до 60 мм і забезпечують утримання магістральних ліній зв'язку під постійним надлишковим тиском до 69 кПа.
Газоблокування здійснюється за допомогою жорсткого компаунда 4407 виробництва компанії 3M на який, під час монтажу,
здійснюється додатковий тиск до 0,5 кг/см2 шляхом обмотки заповненого кабеля стрічкою EZ. Компаунд заповнює
простір між жилами.
Компресійний метод дозволяє мінімізувати витрати компаунда та збільшує надійність блокування.
Для забезпечення жорсткості і захисту муфти від механічних пошкоджень використовується структурований матеріал
Armorcast.
CКЛАД НАБОРУ
| - шина екранна | - стрічка DR |
| - стрічка 26-FC | - компаунд 4407 |
| - стрічка ПВХ | - стрічка Armorcast |
| - обгортка пластикова | - смужка абразивна |
| - стрічка EZ | - керівництво по монтажу |
| - стрічка 5313 | - упаковка |

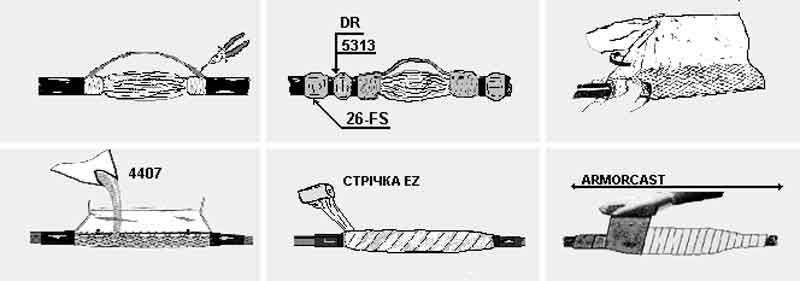

ОCНОВНІ ЕТАПИ МОНТАЖУ:
| Інформація для вибору та замовлення наборів муфт |
|---|
Ємність кабелю, пар,
(діаметр жили-
0,4мм) | Ємність кабелю, пар,
(діаметр жили-
0,5мм) | Позначення
наборів для муфт | Діаметр
оболонки
кабелю, мм | Робоча
зона, мм |
| До 100 | До 100 | МГК/А-30-120 | до...30 | 120 |
| 200...300 | 100...200 | МГК/А-40-130 | 30...40 | 130 |
| 400...600 | 300...600 | МГК/А-60-160 | 40...60 | 160 |
Маркування комплекту: МГК/А - 40 - 130,
де МГ- муфти газонепроникна;
К - компресійна;
А - армована структурним матеріалом Armorcast;
40 - максимальний діаметр кабелю, мм;
130 - робоча зона.
|
