ПРИЗНАЧЕННЯ. Муфти призначені для монтажу на кабелях типу ТПП ємністю 100 ... 200 пар і
забезпечують утримання магістральних ліній зв`язку під постійним надлишковим тиском до 69 кПа.
CКЛАД НАБОРУ
| - шина екранна | - лійка |
| - стрічка 5313 | - смужка абразивна |
| - стрічка 23 | - муфта поліетиленова |
| - стрічка DR | - керівництво по монтажу |
| - компаунд 4407 | - упаковка |

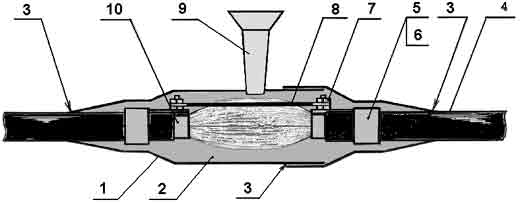

Рис.1.9. Схема монтажна муфти МГП:
1 - муфта поліетиленова; 2 - компаунд; 3 - стрічка 23; 4 - кабель; 5,6 - стрічки 5313, DR;
7 - з`єднувач екрана; 8 - шина екранна; 9 - лійка; 10 - ізоляція поясна.
|
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю, пар | Позначення наборів для муфт |
| 100 х 2 х 0,4 | МГП-100/04-120 |
| 200 х 2 х 0,4 | МГП-200/04-120 |
Маркування набору: МГП-100/04-120
МГ- муфтa муфта газонепроникна
П- поліетиленовий корпус
100 - ємність кабелю, пар
04- діаметр жили, мм
120 - pобоча зона.
|
