ПРИЗНАЧЕННЯ. Муфти, герметизовані термоусаджувальною манжетою, призначені для кабелів
які не утримуються під надлишковим тиском, з гідрофобним заповнювачем і без заповнювача, що прокладаються в грунті,
кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених на опорах.

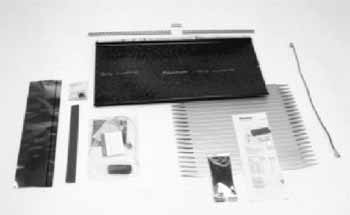

СКЛАД НАБОРУ.
- з`єднувачі жил
- шина екранна
- каркас муфти
- манжета термоусаджувальна
- застібки з нержавіючої сталі
- серветка
- фольга алюмінієва
- стрічка ПВХ
- силікагель
- розгалужувач*
- смужка абразивна
- керівництво по монтажу
- упаковка
*-тільки для
розгалужувальних наборів |
|

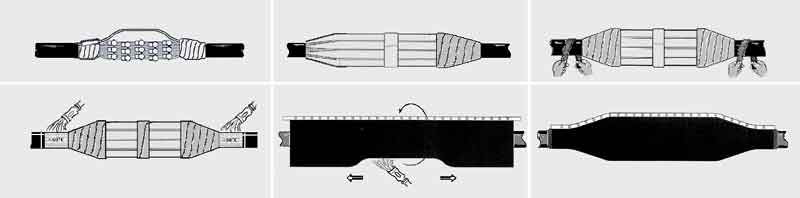

ОCНОВНІ ЕТАПИ МОНТАЖУ:
 |
|
|
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю, пар |
Позначення наборiв для муфт |
| пряма | розгалужувальна на 2 напрямки | розгалужувальна на 3 напрямки |
| 10 х 2 х 0,4 | МП-10-XAGA500-150-TS | | |
| 10 х 2 х 0,5 |
| 20 х 2 х 0,4 | МП-20-XAGA500-150-TS | 2МР-20-XAGA500-150-TS | |
| 20 х 2 х 0,5 |
| 30 х 2 х 0,4 | МП-30-XAGA500-150-TS | 2МР-30-XAGA500-150-TS | 3МР-30-XAGA500-150-TS |
| 30 х 2 х 0,5 |
| 50 х 2 х 0,4 | МП-50-XAGA500-150-TS | 2МР-50-XAGA500-150-TS | 3МР-50-XAGA500-150-TS |
| 50 х 2 х 0,5 |
| 100 х 2 х 0,4 | МП-100-XAGA500-240-TS | 2МР-100-XAGA500-240-TS | 3МР-100-XAGA500-240-TS |
| 100 х 2 х 0,5 |
| 200 х 2 х 0,4 | МП-200-XAGA500-260-TS | 2МР-200-XAGA500-260-TS | 3МР-200-XAGA500-260-TS |
| 200 х 2 х 0,5 |
| 300 х 2 х 0,4 | МП-300-XAGA500-260-TS | 2МР-300-XAGA500-260-TS | 3МР-300-XAGA500-260-TS |
| 300 х 2 х 0,5 |
| 400 х 2 х 0,4 | МП-400-XAGA500-460-25G | 2МР-400-XAGA500-460-25G | 3МР-400-XAGA500-460-25G |
| 400 х 2 х 0,5 |
| 500 х 2 х 0,4 | МП-500-XAGA500-460-25G | 2МР-500-XAGA500-460-25G | 3МР-500-XAGA500-460-25G |
| 500 х 2 х 0,5 |
| 600 х 2 х 0,4 | МП-600-XAGA500-460-25G | 2МР-600-XAGA500-460-25G | 3МР-600-XAGA500-460-25G |
| 600 х 2 х 0,5 |
Маркування набору: 2МР-30-XAGA500-150-TS,
де 2- кількість розгалужень;
МP - муфта розгалужувальна ( MП- муфта пряма);
30 - ємність кабелю, пар;
XAGA500 - комплект для герметизації зростку;
150 - робоча зона, мм;
TS, 25G, 25K - тип з'єднувача жил: TS - одножильний механічний,
UY2 або інший (табл.2.2); 25G - 25-ти парний гелезаповнений;
25К - 25-ти парний сухий із захистом гелезаповненою капсулою.
Примітка.
1. 25-ти парні з`єднувачі з капсулою рекомендується застосовувати в місцях з високою вірогідністю затоплення водою і для
кабелю з гідрофобним заповненням.
2. Для герметизації зростку застосовується стандартний комплект XAGA500-UKR.
3. Склад набору може змінюватись по узгодженню із Замовником.
4. При передачі по кабелю сигналу у цифровій формі зросток муфти необхідно екранувати.
|
