В останні роки для з'єднання як однорідних, так і різнорідних оболонок кабелів і герметизації муфт широке розповсюдження отримали термоусаджувальні матеріали, трубки і манжети, різних типів, як вітчизняного виробництва, так і імпортні.
Ці матеріали, попередньо піддаються радіоактивному опромінюванню і розтягнуті в розігрітому стані, фіксуються охолодженням. Після нагрівання матеріали усаджуються до розмірів, які вони мали перед розтягуванням. Насунута на стик муфти з оболонкою кабелю, частин муфти між собою, або на зросток, і прогріта паяльною лампою, газовим пальником або джерелом нагрітого повітря, така трубка або манжета, при усаджуванні, щільно обтискує стик чи зросток, а розплавлений при цьому клей герметизує з'єднання.
Фірма Raychem, ініціатор в розробці термоусаджувальних виробів, була автором створення нових типів покращених полімерних та еластомірних матеріалів, які володіють унікальними можливостями завдяки зміні своєї структури під дією променевої хімії.
1. Відновлення ізолюючих покрить за допомогою термоусаджувальних матеріалів
При відновленні захисних ізолюючих покрить за допомогою термоусаджувальних трубок (ТУТ) повинні бути забезпечені:
Рис.2.4. Відновлення ізолюючих покрить за допомогою ТУТ:
а) встановлення ТУТ над зростком
б) усадка ТУТ на одному з кінців
г) двохшарове накладання ТУТ
д) використання вкорочених відрізків
|
- оптимальне обтискання термоусаджувальними матеріалами захисного ізолюючого шлангового покриття, оболонки кабелю та муфти,
- необхідне перекриття шлангового покриття кабелю усадженими ТУТ, а при двохшаровому накладанні ТУТ - перекриття торця нижнього шару (див.табл.2.7, рис. 2.4);
- використання підклеючого шару.
Внутрішні діаметри ТУТ не залежно від їх коефіцієнтів радіальної усадки К1 (відношення внутрішнього діаметра до усадки, тобто в стані поставки, до діаметра після усадки) повинні відповідати наступним відношенням:
D1=d3/0.84; D2<=d2/1.2;
де D1, D2 - діаметр ТУТ до та після повної усадки відповідно; d3 - зовнішній діаметр муфти; d2 - зовнішній діаметр ізолюючого шланга.
|
| (Таблиця 2.7) |
| Мінімальні значення перекриття ТУТ |
|---|
| Зовнішній діаметр кабелю по шлангу, мм | Перекриття, мм |
| шлангу відрізком ТУТ | нижньої ТУТ верхньою |
| Від 10 до 15 | 45 | 40 |
| Понад 15 до 20 | 50 | 40 |
| Понад 20 до 25 | 55 | 40 |
| Понад 25 до 35 | 60 | 40 |
| Понад 35 до 45 | 65 | 40 |
| Понад 45 до 55 | 70 | 40 |
| Понад 55 до 70 | 75 | 45 |
| Понад 75 до 80 | 80 | 50 |
| Понад 80 до 100 | 85 | 50 |
Примітка. Діаметр D2 повинен бути меншим діаметра оболонки кабелю, або бути рівним йому.
Мінімальне значення коефіцієнта радіальної усадки ТУТ повинне задовольняти наступному відношенню: K >= 1.5d3/d2.
Мінімальне перекриття захисного ізолюючого покриття відрізком ТУТ після його усадки Lперекр (відстань між торцем шланга та кінцем ТУТ), а також перекриття кінця нижнього відрізка ТУТ верхнім відрізком після їх усадки при двохшаровому накладанні ТУТ повинні відповідати табл. 2.7.
Довжина термоусаджувальних трубок, які використовуються для відновлення ізолюючих покрить. повинна задовольняти відношенню:
L=(L1+2Lперекр) / К2,
де L1- величина перекриття ( табл.2.7), К2 - коефіцієнт повздовжньої усадки.
При відновленні ізолюючих шлангових покрить термоусаджувальними матеріалами, які не мають підклеювального шару, необхідно використовувати клей-розплав.
2. Відновлення ізолюючих покрить за допомогою термоусаджувальних манжет. Підбір манжет термоусаджувальних та розгалужувальних наборів
| Тип муфти МПС/МРП | Типорозмір | Розгалужувальні набори |
|---|
| 7/13 | SLVU-48/7 | SCOP-1-C |
| 13/20 | SLVU-58/12 | SCOP-1-C |
| 20/27 | SLVP-78/15 | SCOP-1-C/BOCL-20-1640* |
| 24/33 | SLVP-78/15 | BOCL-20-1640 |
| 32/40 | SLVP-107/25 | BOCL-20-1640 |
| 40/50 | SLVP-130/30 | BOCL-20-1064 |
| 50/62 | SLVP-130/30 | BOCL-20-1064 |
| 60/66 | SLVP-168/48 | BOCL-20-1064 |
* розгалужувальний затискач використовується з кабелями діаметром до 15 мм.
Примітка. Металевий замок повинен бути розташований над більшим з кабелів

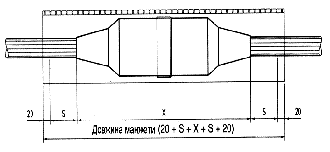

| 2.1. Схема герметизації муфти прямої на кабель, під тиском |
|---|
| Тип муфтиМПС/МРП | Типорозмір | S |
| 7/13 | SLVU-48/7 | 50 |
| 13/20 | SLVU-58/12 | 50 |
| 20/27 | SLVP-78/15 | 50 |
| 24/33 | SLVP-78/15 | 50 |
| 32/40 | SLVP-107/25 | 50 |
| 40/50 | SLVP-130/30 | 80 |
| 50/62 | SLVP-130/30 | 80 |
| 60/66 | SLVP-168/48 | 80 |
|  |

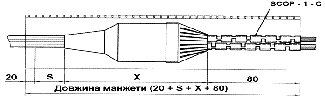

| 2.2. Схема герметизації муфти розгалужувальної на кабель, без тиску. |
|---|
| Тип муфти МПС/МРП | Типорозмір | S |
| 7/13 | SLVU-48/7 | 50 |
| 13/20 | SLVU-58/12 | 50 |
| 20/27 | SLVP-78/15 | 50 |
|  |

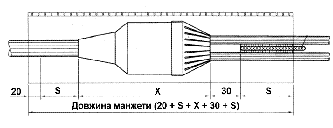

| 2.3 Схема герметизації муфти розгалужувальної на кабель під тиском. |
|---|
| Тип муфти МПС/МРП | Типорозмір | S |
| 20/27 | SLVP-78/15 | 50 |
| 24/33 | SLVP-78/15 | 50 |
| 32/40 | SLVP-107/25 | 50 |
| 40/50 | SLVP-130/30 | 80 |
| 50/62 | SLVP-130/30 | 80 |
| 60/66 | SLVP-168/48 | 80 |
|  |
| 2.4. Схема герметизації конусів і корпуса муфти |
|---|
 |
|
