Для роботи із з`єднувачами Scotchlock компанія 3M розробила надійні і прості в роботі
інструменти - прес-кліщі Е-9Y та Е-9ВМ. Використання вказаних інструментів збільшує ефективність роботи і гарантує
високу якість з`єднання.
 |

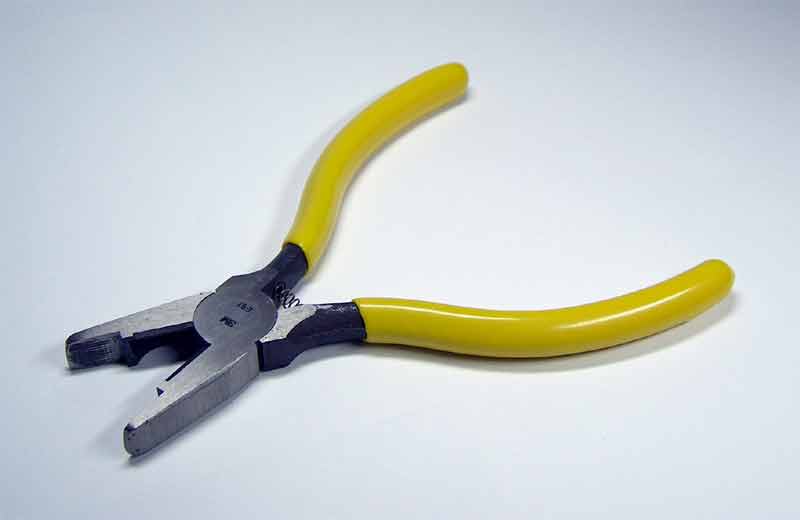

Прес-кліщі Е-9Y призначені для роботи з усіма типами одножильних з`єднувачів
Scotchlock - UY2, UR2, UB2A, 211, описаними вище. Коефіцієнт зусилля - 1:3.
Прес-кліщі E-9Y мають губки для опресуванння з`єднувачів і гострі ріжучі кромки для
обрізання жил. |
 |

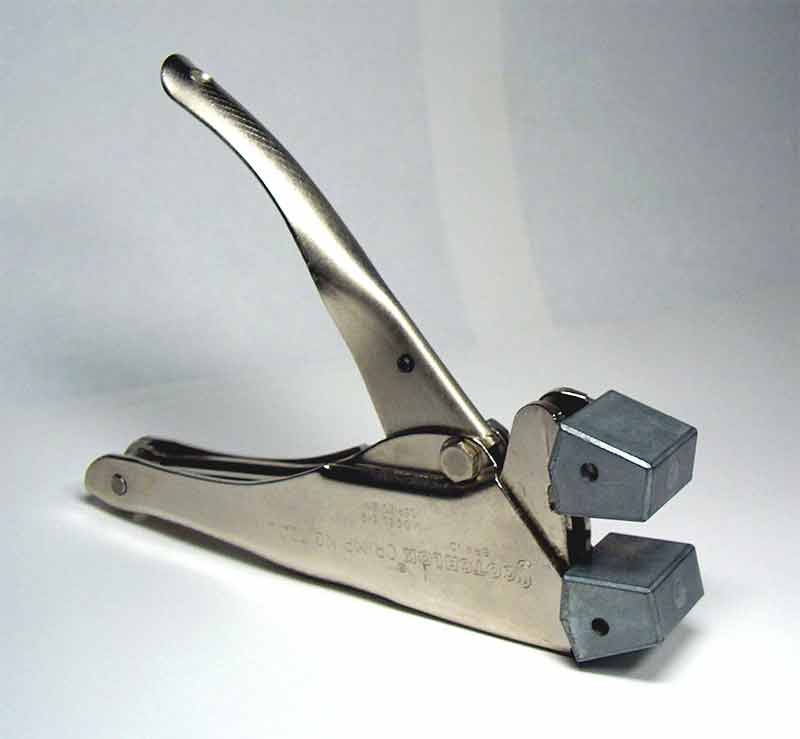

Прес-кліщі E-9ВМ мають регульований зазор між губками і призначені для роботи
з усіма типами одножильних з`єднувачів Scotchlock, а також із парними з`єднувачами UDW (UDW-2), U1R, U1B, 557TG та
ін. Коефіцієнт зусилля - 1:10. |
| (Таблиця 2.2) |
| Параметри з`єднання одножильних та парних з`єднувачів Scotchlock |
|---|
| Тип з`єднувача | Схема з`єднання | Діаметр жили кабеля,
мм | Макс. діаметр ізоляції, мм | Тип інструмента |
| UY |  |
0.32…0.70 | 1.52 | E-9Y, E-9BM |
| UY2 |  |
0.32…0.90 | 2.08 | E-9Y, E-9BM |
| UR2 |  |
0.40…0.90 | 2.08 | E-9Y, E-9BM |
| UB2A |  |
0.40…0.90 | 2.08 | E-9Y, E-9BM |
| 211 |  |
0.40…0.90 | 2.08 | E-9Y, E-9BM |
| UDW |  |
0.90…1.30 | 4.45 | E-9BM |
| U1B |  |
0.90…1.30 | 3.18 | E-9BM |
| U1R |  |
0.50…0.90 | 3.18 | E-9BM |
| 557TG |  |
0.70…1.20 | 3.18 | E-9BM |
|
